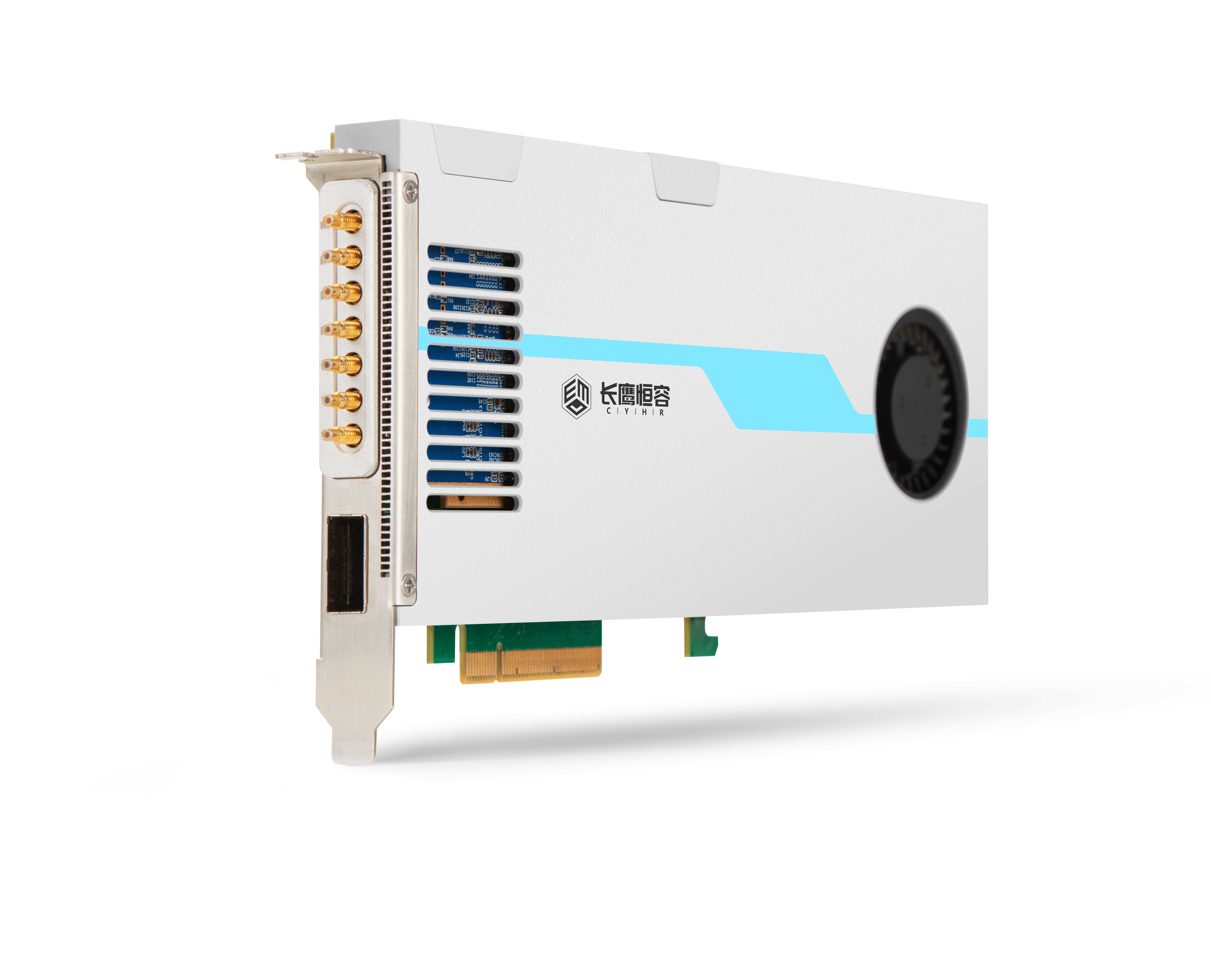

中频采集卡
长鹰恒容中频采集卡CMAQL14采用基于PCIe架构的模块化设计，适用于通用标准机箱，是一款高分辨率、高采样率的中频采集卡。
产品简介
长鹰恒容中频采集卡CMAQL14采用基于PCIe架构的模块化设计，适用于通用标准机箱，是一款高分辨率、高采样率的中频采集卡。
产品特性
- 采用基于PCIe架构的模块化设计，具备模块化、可重构特性
- 支持双/四通道
- 采样率1GSa/s
- 14bit精度
- 模拟输入带宽可达2GHz
应用领域
- 雷达、卫星、软件无线电等应用场合
- 仪器仪表制造
- 自动化测试
- 实验室测试
产品指标
- 分辨率：14bit
- 输入通道数：2/4
- 采样率：1GSa/s
- 全量程输入电压：典型值1.7Vpp
- 模拟输入带宽（-3 dB）：2GHz
- 耦合方式：交流耦合
- 输入阻抗：50 Ω
- 输入接口：SSMC
- 参考时钟频率：10MHz（默认），可选配
- 采样时钟输入频率: 400MHz ~3000MHz
- 外参考输入频率: 10MHz
- 外参考时钟输入功率:-6dBm ~+10dBm
- 内存：2组64Bit DDR4 SDRAM，单组容量4GB，共8GB
- 链路配置：支持PCIe 3.0x8接口
- 接口：预留JTAG 和测试接口
1 个QSFP+光纤接口 - 温度范围：工作温度：0℃～55℃
存储温度：-20℃～85℃ - 规格：标准PCIe单槽宽度
