光学电场探测系统
光学电场探测系统主要由光学电场探头和控制器组成，利用探头中的光学电场传感器替换传统微波天线作为电场接收介质，通过光纤将探头接收到的模拟矢量信号拉至远端主机，还原为电信号进⼀步分析。光学电场探头体积小、重量轻、工作频率宽、动态范围大，电场接收端无任何金属介质，避免探测环境对测试结果产生影响。
产品简介
光学电场探测系统主要由光学电场探头和控制器组成，利用探头中的光学电场传感器替换传统微波天线作为电场接收介质，通过光纤将探头接收到的模拟矢量信号拉至远端主机，还原为电信号进⼀步分析。光学电场探头体积小、重量轻、工作频率宽、动态范围大，电场接收端无任何金属介质，避免探测环境对测试结果产生影响。
满足高场强探测需求，⼯作频率覆盖100kHz~40GHz；小型化设计，抗电磁干扰，可耐受高达50kV/m的强微波电场，也可测量0.1V/m的微弱电场，采用光纤传输，传输损耗小，避免探测环境对测试主机结果产生影响，适用于各种电磁兼容环境下电磁场探测要求。
产品特点
- 高保真、高动态模拟⽮量输出，可进⾏频域和时域的测量
- 电场探头⽆⾦属组件，尺⼨⼩，易做阵列集成
- 传输损耗⼩，易进行长距离传输
- 提供高灵敏度方案和高场强方案
- 可提供多种形态的、客制化的主机、探头和支架
应用领域
- 高功率微波系统(HPM)
- 脉冲电磁场系统(EMP)
- 主动防御武器系统
- 人机交互系统
- 变电工程电磁环境监测
- 相控阵雷达系统
- 大动态电磁兼容测试系统
- 高功率微波暗室
光学电场探测系统系列产品规格
机箱接口定义
光学电场探测系统控制器外型尺寸
1）前⾯板：
前⾯板：主要放置射频输出接⼝、激光输出输⼊接口、激光输⼊输出控制按键、电源开关。前⾯板结构⽰意图⻅下图所⽰：
2）后⾯板：
后⾯板：主要放置控制接⼝、程序更新接⼝、电源接⼝（含保险丝）。后⾯板结构⽰意图⻅下图所⽰：
3）机箱结构：

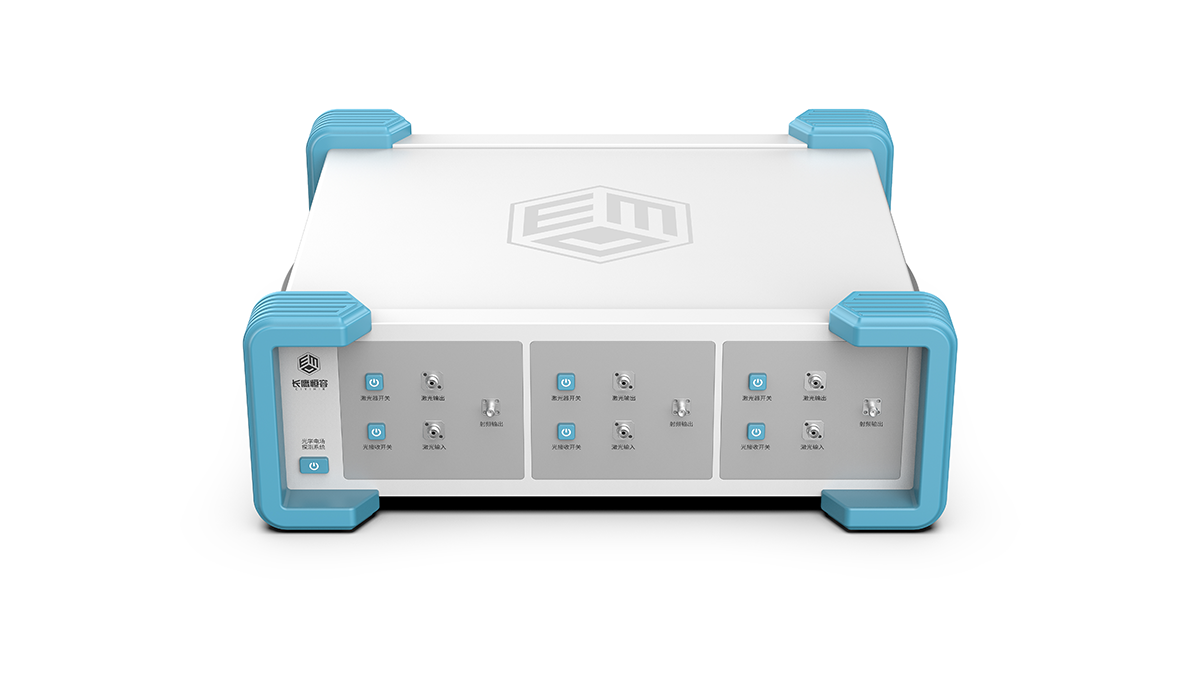

- 光学电场探测系统控制器
- 19英⼨上架机箱，⾼度2U
- 深度≤500mm
- 整机重量≤15Kg
- 整机采⽤AC220V 50/60Hz供电
光学电场探头外型尺寸
如有扩展订制需求请与我司相关负责⼈联系
